耐热发热电缆结构和相关技术数据

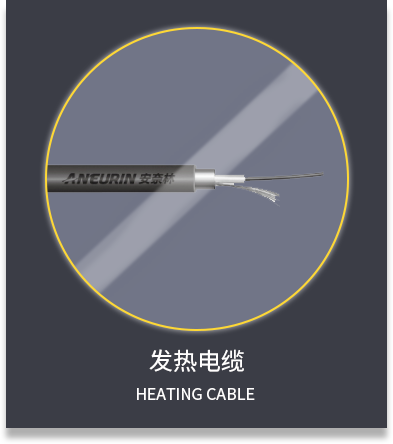

一、耐热发热电缆结构

1.导线：

导体由电阻为正温度系数，线性额定功率为18 w / m，直径为6.5±0.3 mm的金属合金线组成。

2.绝缘层：

Lonstead最新一代加热电缆的高温绝缘层采用两层绝缘结构。通常，绝缘层的质量直接影响加热电缆的寿命。 Ronstead的高温加热电缆的绝缘层已通过反复测试，并且已经进行了200年的测试。耐高温变形和收缩。

3.接地线：

接地线由八根直径为0.4 mm的镀锡铜芯线组成。 8.镀锡铜芯线的面积为1.0050平方米，符合国际电工委员会IEC800的要求，接地线至少为1平方米。

4.金属屏蔽层：

朗斯特最新一代的高温加热电缆完全采用金属屏蔽。全金属屏蔽层可以适当地控制导线中的电磁场，使其不会扩散到外部，并且磁场通过接地线引入地面，从而可以与地面形成等电位。有效保护使用中的加热电缆。在此过程中产生的电磁辐射。

5.外护套：

外护套由优质无污染的PVC材料制成。 PVC具有出色的防腐，抗酸和碱，抗老化作用，并且100％防水。

二、高温加热电缆的相关技术数据

1.加热电缆直径

根据国家标准化总局国家质量监督检验检疫总局2007年发布的《 GB / T20841—2007IEC》。

60800：1992额定电压300 / 500V“供暖和生活设施用防冰电热电缆”规定，电热电缆的直径为6 mm或更大，Lonstead电热电缆的直径为6 mm或更大。

6.5±0.3毫米，高于国家标准。

2.加热电缆的线性功率─18 W / m

3.隐式连接器

“ Lonstad”加热电缆使用具有独立知识产权的专利焊接方法来连接冷热线。

当前，市场上大多数加热电缆都使用冷连接方法（冷线和热线被机械压接）。在长期运行中，受热部分和冷簧片部分会变热，并最终使接头部分烧毁。

该方法类似于家庭中使用的电炉，电炉的电线很少被烧毁，并且将电炉的电线连接到电源经常存在问题。焊接“长螺柱”加热电缆的方法是将冷热电线融为一体以解决该问题。

由于可以消除由于冷热交替产生的膨胀和不良接触，并且可以平稳地进行冷热丝之间的焊接过渡，因此可以一次完成所有操作而无需离开热丝。有缺陷，并且可以保证加热电缆的可靠使用

性能，安全性，耐水性，抗机械损伤性。您还可以确保加热电缆的使用寿命。

4.加热电缆的识别

根据国家质量监督检验检疫总局和国家标准化管理总局于2007年发布的“ GB /T20841─2007/ IEC”标准。

60800：1992额定电压300 / 500V《居住设施加热和结冰的加热电缆》，加热电缆表面上的标记清晰，易于识别，耐刮擦，并且标志之间的间距

500毫米

根据上述规定，“ Lonstad”加热电缆上会在加热电缆上准确喷上冷热接头标记（SPLICE），这对于地板加热的构造和检查非常方便。
